噴淋塔結構：

　　常規噴淋塔結構概括為：一層除霧、兩層噴淋、三層填料、四個視窗、五個活接球閥。

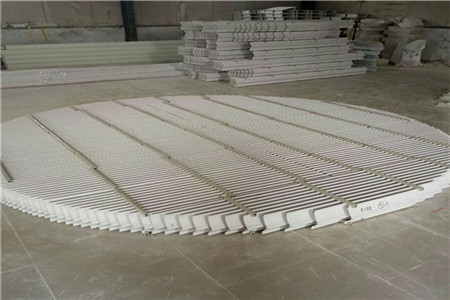

　　除霧層：一般用格柵板隔開，上面置放填料，填料層高度可達500mm。為了提高除霧效能，我司生產的噴淋塔可加裝板式除霧器。

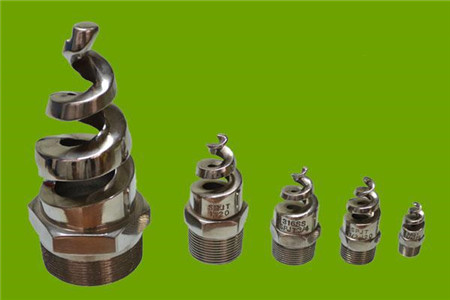

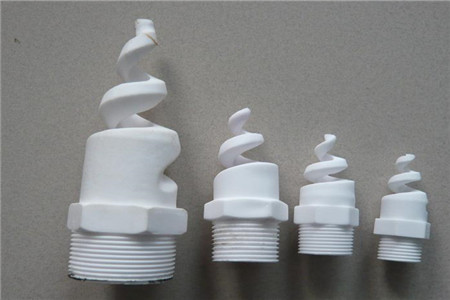

　　噴淋層：噴淋層是由噴淋管和噴嘴組成，根據噴淋塔直徑大小，設置噴淋管和噴嘴的密度不同。使用高效噴嘴，噴霧均勻且流量大不易堵塞。

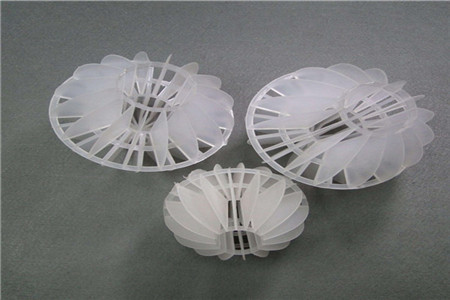

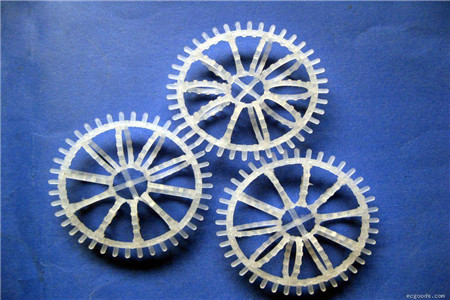

　　填料層：填料層是在除霧層和噴淋層之上，置放填料。主要填料有多面空心球、拉西環。噴淋塔內填料層作為氣液兩相間接觸構件的傳質設備。填料塔底部裝有填料支承板，填料以亂堆方式放置在支承板上。填料的上方安裝填料壓板，以防被上升氣流吹動。噴淋塔噴淋液從塔頂經液體分布器噴淋到填料上，并沿填料表面流下。

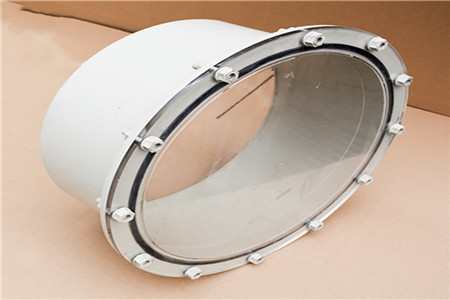

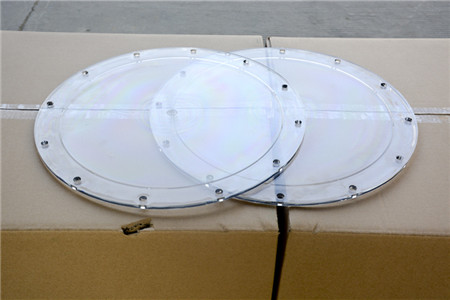

　　視窗：又稱檢測口，通常成型的視窗有φ500mm和φ400mm兩種規格。視窗主要作用是觀測噴淋塔運行情況以及更換填料、檢修噴嘴。

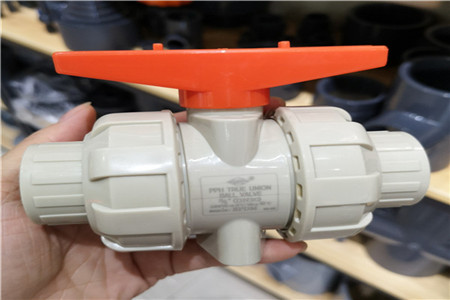

　　活接球閥：主要是控制循環水的開關。

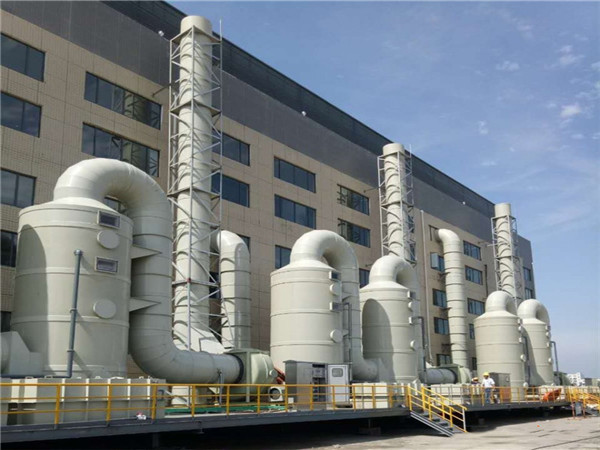

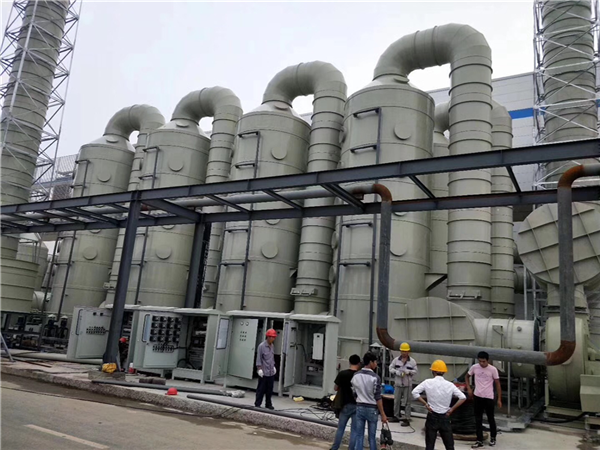

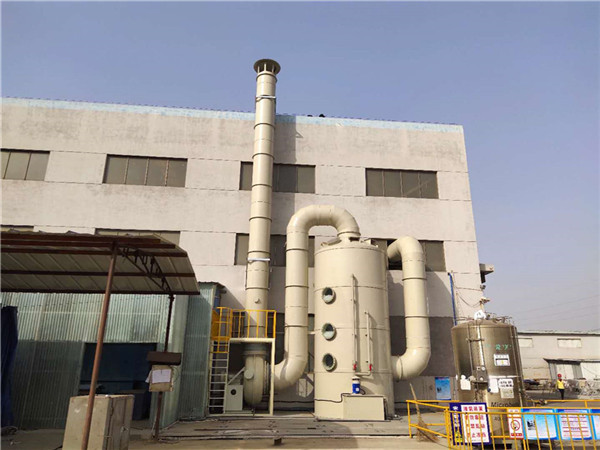

綠科環保噴淋塔案例實圖：
